Die verschiedenen BUROSCH Testbilder sind die visuelle Referenz für eine objektive TV Bildbeurteilung und exakte Bildoptimierung. Die korrekte Darstellung unserer Testbilder ist die elementare Voraussetzung für die perfekte Filmwiedergabe. Das Ziel der TV Bildoptimierung ist die originale bzw. natürliche Bildwiedergabe.

Mit einem Testbild kann die Bildqualität Ihres Fernsehers oder Beamers objektiv beurteilt werden - unabhängig vom Filmmaterial. Nicht grundlos werden die vergleichenden TV Warentests mit unseren Testbildern durchgeführt: TV-Bild optimal einstellen.



TV Testbilder zur Kontrolle der Bildqualität von Displays und Fernseher



Schlechte Wiedergabe der BUROSCH Testbilder = schlechtes Bild

Optimale Wiedergabe der BUROSCH Testbilder = perfekter Filmgenuss!





Die BUROSCH Testbilder auf einen Blick - für Full HD, Ultra HD / UHD / 4K / 8K und HDR

1. Basic Testbilder - für die erste grundlegende Bildoptimierung

2. Universal Testbilder - für die schnelle Bildoptimierung aller Parameter nach ITU Norm 709

3. Referenz Testbilder - für die professionelle Bildkontrolle

4. HDR Testbilder - entsprechend der ITU Norm 2020 (nicht als Shopartikel)

5. Real Testbilder - zur realistischen Gegenkontrolle





Burosch_universaltestbild_avec_1000px

FREE Burosch AVEC 4k Download



Download FREE Download Download FREE Download Download FREE Download Download FREE Download



1. Die Basic Testbilder für die erste grundlegende Kontrolle der standardisierten Bildeinstellung

TV Bildformat Overscan TV Testbild für Displays und Fernseher TV Bildformat Overscan White Level Testbild TV Testbild für Displays und Fernseher TV Bildhelligkeit Bildkontrast TV Testbild für Displays und Fernseher TV Bildkontrast TV Bildfarbe / Color TV Testbild für Displays und Fernseher TV Bildfarbe Color TV Bildschärfe Sharpness TV Testbild für Displays und Fernseher TV Bildschärfe Sharpness





2. Universal-Testbilder mit mehreren Testzonen

First Check FullHD, Ultrahd, UHD und 8K TV Testbild für Displays und Fernseher First Check TV Testbild Ladies FullHD, Ultrahd, UHD und 8K TV Testbild für Displays und Fernseher Ladies TV Testbild Ladies v2 FullHD, Ultrahd, UHD und 8K TV Testbild für Displays und Fernseher Ladies V2 TV Testbild DIVAS FullHD, Ultrahd, UHD und 8K TV Testbild für Displays und Fernseher DIVAS TV Testbild

AVEC FullHD, Ultrahd, UHD und 8K TV Testbild für Displays und FernseherAVEC Testbild BUTP4 Testbild FullHD, Ultrahd, UHD und 8K TV Testbild für Displays und FernseherBUTP4 Testbild (NEU)





3. Referenz Testbilder und dynamische Videosequenzen zur professionellen Bildbeurteilung

zz 799 Helligkeit - Black Level zz 800 Kontrast - White Level zz 507 BCC zz 485 Black and White Level

zz 145 PCA (R/G/B) zz 149 PCA Kombi RGB zz 147 Blue Only zz 936 Black and White Level

zz 140 Color Fields zz 551 Gray Bars 64 zz 152 Color Bars zz 141 Color Ramp

zz 143 Display Banding btp1359 burosch rgb circles 1920x1080 RGB Circles Pattern zz 146 Pixel Error zz 138 Canvas Testbild

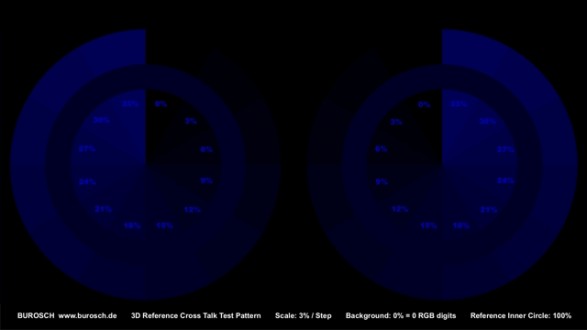

zz 142 Pendel zz 139 A/V Delay zz 181 Display Backlight Test zz 170 3D Crosstalk

zz 486 Color Sweep Linear zz 676 Color Sweep Steps zz 487 Zoneplate zz 489 Cosine Circles

zz 521 E-Letter zz 523 Rhombus zz 529 Lines zz 620 Waveform Control

zz 714 Siemens Stern zz 728 Gamut Stripes zz 733 Color Stripes zz 838 Gamma Scaling

zz 862 CHV Referenz Testbild Gamma Mix 6-in-1 Testbild Gamma Mix 6-in-1 Burosch Siemens Stern Special Siemens Stern Special Burosch Multi Color Star Testbild Multi Color Star

Burosch TV Gamma Reference Test Pattern TV Gamma Burosch Viewing Angle Reference Test Pattern Viewing Angle Vertical 7 Color Viewing Angle Test Pattern 7 Color Viewing Angle Burosch Zoneplate Dual Testbild Zoneplate Dual

Burosch Zoneplate Special Test Pattern Zoneplate Special btp1250 burosch hilbert pattern black b1 z1 1920x1080 Hilbert Test Pattern btp1257 burosch hilbert pattern black zones 1920x1080 Hilbert Zones Test Pattern btp1308 burosch siemens tulip 10 rays 0.25 1920x1080 Siemens Tulip 10 Rays

btp1330 burosch black white gradient 45 deg 1920x1080 Gray Gradient btp1344 burosch gray range test 1920x1080 Gray Range Test btp1347 burosch angle test hor 1920x1080 Viewing Angle Horizontal btp1368 burosch color stripes bits 1920x1080 Color Stripes Bits

btp1369 burosch multi color squares 1920x1080 Multi Color Squares btp1370 burosch constrastsweep l scale 1.0 1920x1080 Contrast Sweep Linear btp1371 burosch chv constrast pattern 1920x1080 CHV Constrast Pattern btp1367 burosch gray 1275 1920x1080 Gray 127.5 +- 0.5

TV Testbild BUTP4 TV Testbild BUTP4 TV Testbild Lines Horizontal Vertikal Lines Horizontal Vertikal





4. HDR Testsequenzen in UHD / 4K (Rec. 2020) - nicht im Shop

Reference HDR TV Test Pattern Miniatur Reference HDR TV HDR Universal Test Pattern Stripes Miniatur Universal HDR Stripes Color Gradient Fan HDR Miniatur Color HDR Gradient Fan Viewing Angle HDR Testsequenz Thumbnail RGB HDR Viewing Angle

Schiff HDR Testsequenz Thumbnail Schiffsszene HDR Blumen HDR Testsequenz Thumbnail Blumenszene HDR

Diese HDR Videosequenzen werden nur in unserem Labor eingesetzt.





5. Realbilder für die ergänzende Gegenkontrolle in Full HD, Ultra HD und 8K Bildauflösung

zz 153 B-TV -> Bildformat zz 154 Beauty -> Kontrast zz 155 Winter -> Kontrast zz 162 Bäume

zz 166 Kinder -> Farbe zz 165 Ladies -> Farbe zz 161 Sattel zz 156 Finka

zz 157 Kirche zz 160 Rote Lippen zz 163 Wiese zz 158 Hawaii

zz 167 Auge zz 164 Weinberg zz 168 Jasmin & Sabrina -> Farbe zz 288 Falke

zz 558 Schwarzer Anzug -> Helligkeit zz 560 Weißes Hemd -> Kontrast zz 559 Braut -> Kontrast zz 671 Stromleitung -> Schärfe

Burosch Winter Realtestbild Beauty Realtestbild -> Helligkeit Burosch Winter Realtestbild Winter Realtestbild -> Kontrast Burosch Lady Realbild Lady -> Helligkeit Burosch Grand Canyon Realbild Grand Canyon -> Plastizität

zz 791 Geldschein zz 792 Stuttgart zz 793 Valdemossa zz 794 Dubvronik

stadt Skyline zz 796 Herrenberg zz 797 New York zz 798 Dächer

zz 870 Bibliothek zz 870 Portofino hamburg Hamburg Burosch Obst Realbild Obst

Burosch Paraggi Realbild Paraggi Burosch Portofino Häuser Realbild Häuser Portofinos Burosch Gotthard Realbild Gotthard Burosch Reichstag Realbild Berliner Reichstag

Burosch Santorin Realtestbild Santorin Burosch Winter Sun Realtestbild Winter Sun Realtestbild Burosch Woman Realtestbild Woman Realtestbild Burosch Mounten 2 Realtestbild Mounten Realtestbild

Burosch Wood Realtestbild Wood Realbild realbild sunset 220 Sunset Realbild Realbild New York New York Realbild Realbild Forest Forest Realbild





So setzen Sie die Testbilder ein - Die wichtigsten TV Bildeinstellungen









Was bedeutet TV Bildoptimierung ?

Die Bildoptimierung mit Burosch Testbildern bedeutet, die einzelnen Einstellungen: Bildformat / Overscan, Helligkeit, Kontrast, Farbe und Schärfe an Ihrem TV in den entsprechenden Menü-Funktionen so zu optimieren, bis Ihr Display tatsächlich zeigt, wie gut seine Bildqualität ist. Entdecken Sie die versteckte Bildreserve.

Vergleichen Sie einfach Ihre momentane TV Bildqualität mit den Vorgaben der einzelnen Burosch Testbilder und justieren entsprechend Ihre TV Menüeinstellung, so dass dann Ihr eigenes TV Bild möglichst die gleiche Bildqualität zeigt wie unsere Testbilder. Die Darstellung der BUROSCH Testbilder ist das Ziel.

Denn eines ist sicher: Auf Werkseinstellungen sollte man sich nicht verlassen. Es ist also unbedingt notwendig, Ihren Flachbildfernseher oder Beamer sorgfältig individuell einzustellen. Bitte beachten Sie die großen Fertigungstoleranzen der TV-Hersteller.

Nur so können Sie das beste Filmerlebnis genießen - ein knackscharfes und brillantes Bild wie noch nie.





Das richtige FullHD oder Ultra HD Testbild für die entsprechende Bildeinstellung

Das Geheimnis einer perfekte Bildoptimierung mit BUROSCH TV Testbildern liegt in der richtigen Reihenfolge der Einstellungen und den entsprechenden Testbildern. Für die erste Grundeinstellungen sollten Sie zuerst die fünf Basic Testbilder nacheinander verwenden. Alle weiteren Testbilder für die Feineinstellungen anschließend. Bitte verwenden Sie jedes unserer Testbilder immer in Verbindung mit der entsprechenden technischen Dokumentation.

  1. Basic-Testbild Nr. 1 für die Kontrolle/Optimierung des Bildformats/Overscan (Bildgröße)
  2. Basic-Testbild Nr. 2 für die Kontrolle/Optimierung der Helligkeit (Schwarzwert)
  3. Basic-Testbild Nr. 3 für die Kontrolle/Optimierung des Kontrasts (Weißwert)
  4. Basic-Testbild Nr. 4 für die Kontrolle/Optimierung der Farbe (natürliche Farbwiedergabe)
  5. Basic-Testbild Nr. 5 für die Kontrolle/Optimierung der Schärfe (Bildschärfe)
  6. A/V-Delay-Testbild für die Kontrolle/Optimierung der Audio/Video-Synchronität (Übereinstimmung von Ton und Bild)



Burosch First Check Referenz Testbild

Das populäre Testbild "First Check" für die Basis Bildeinstellung aller TVs und Beamer als FullHD oder Ultra HD.

 Genauso perfekt wie hier abgebildet, sollte das Burosch Testbild dargestellt werden.





Die verschiedenen BUROSCH Testbilder haben jeweils ganz unterschiedliche Funktionen und sind jeweils in bestimmte Testzonen aufgebaut, welche genau die Qualität des Displays widerspiegeln. Alle BUROSCH Produkte sind das Ergebnis professioneller Präzisionstechnik. Deshalb reagieren die Testbilder sehr empfindlich auf kleinste Veränderungen des entsprechenden Reglers im Menü Ihres Gerätes. Durch die Testzonen wird deutlich sichtbar, mit welcher Bildeinstellung Sie die beste Bildqualität erzielen.

BUROSCH Testbilder wurden speziell für die modernen FullHD- und UltraHD-Flachdisplays konstruiert und entsprechen somit den Anforderungen für die professionelle Bildbeurteilung entsprechend den ITU-Normen Rec.709 und 2020.

Wer schon einmal versucht hat, an seinem TV die Farbe richtig einzustellen, ist nicht selten daran verzweifelt, zumal das notwendige Bild (Film) nicht ewig auf dem Bildschirm zur Verfügung steht. Nur mit statischen Referenz Testbildern geben Sie Ihren Augen ausreichend Zeit, selbst marginale Bildunterschiede zu erkennen. Deshalb sind diese für eine ehrliche Bildbeurteilung in jedem Fall dynamischen Videotrailern vorzuziehen.

Als Marktführer in diesem Bereich bieten wir Ihnen die umfangreichste Auswahl an Testbildern, von unseren Basic-Testbildern für die Optimierung der Grundparameter über Kombinationstestbilder bis hin zu professionellen Testbildern und dynamischen Bewegtsequenzen in verschiedenen Formaten wie Full HD, 3D bis hin zu Ultra HD / UHD / 4K und HDR.





So setzen Sie die Burosch Testbilder ein

Alle BUROSCH Testbilder verfügen über eine ausführliche Dokumentation und führen Sie einfach und verständlich zu wesentlich mehr Bildqualität. Vergleichen Sie einfach die Bildqualität der einzelnen Burosch Testbilder hier mit Ihrer eigenen TV Bildqualität und justieren entsprechende Regler ganz einfach in Ihren Menüeinstellungen.

Jedes einzelne BUROSCH Testbild gibt individuelle ganz bestimmte Ziele vor, welche im besten Fall auch erreicht werden. Aktivieren Sie die verstecken Bildreserven in Ihrem TV oder Beamer. Bitte nehmen Sie sich die notwendige Zeit dafür und lesen Sie dazu unsere ausführlichen Anleitungen.





Unsere Testumgebung

Unsere Testumgebung im TV-Labor: BUROSCH-Testbilder im direkten Bildvergleich





BUROSCH Testbilder zur optimalen Bildwiedergabe in FullHD und Ultra HD / UHD / 4K und HDR

  1. Unsere Produkte sind perfekt auf Ihre Bedürfnisse zugeschnitten und eignen sich:
  2. zur visuellen und messtechnischen Kontrolle und Bildoptimierung von Displays
  3. für alle Hersteller geeignet: Samsung, Panasonic, Sony, Philips, LG, Toshiba, Metz, Grundig, Changhong, Loewe ..
  4. für alle Fernseher, Beamer und andere Displays
  5. für 2D- und 3D-Bildwiedergabe
  6. für alle Bildformate: 4:3, 16:9 und 21:9
  7. für alle Bildschirmgrößen: von 5 cm bis 4 Meter bzw. von 3 Zoll bis 110 Zoll Bilddiagonale
  8. für alle Displayarten: CRT, LCD, LED, Plasma, OLED und Curved Displays
  9. für alle Bildauflösungen: Full HD (1920 x 1080 Pixel), Ultra HD / 4K für die Fernsehwiedergabe (3840 x 2160 Pixel) sowie Ultra HD / UHD / 4K-Cinema für die Beamerwiedergabe (4096 x 2160 Pixel) und HDR





Die Gründe, warum unsere Testbilder so erfolgreich sind:

Hier finden Sie die wichtigsten Informationen zur richtigen Anwendung der Burosch Testbilder.

Unsere Kompetenz und der anhaltende Erfolg auf dem Fachgebiet der TV- und Beamer-Bildoptimierung begründet entsprechend unsere Position als Marktführer. Deshalb setzen vor allem zahlreiche Industriefirmen (Referenzen) aber auch Labore für vergleichende Warentests (Presseberichte) auf die Qualität der BUROSCH-Produkte. .

  1. jahrzehntelange Erfahrung und Weiterentwicklung im Fachgebiet der Display Technik
  2. professionelles Design unserer Testbilder
  3. garantierte Signalgüte und Reproduzierbarkeit durch ein professionelles mathematisches Script der BUROSCH-Testbilder
  4. ausführliche Dokumentation für alle BUROSCH-Produkte
  5. langjährige Zusammenarbeit mit Industrie und Forschung, insbesondere mit TV-Herstellern,
  6. langjährige Zusammenarbeit mit Universitäten und Fachhochschulen
  7. langjährige Zusammenarbeit mit Laboren für vergleichende Warentests
  8. viele zufriedene Kunden und stetig wachsende Nachfrage   Kunden Bewertungen





Auf das richtige Testbild kommt es an!

  • Für ein 16:9 TV-Display nur entsprechend Testbilder im 16:9 Bildformat einsetzen.

  • Für einen UltraHD / UHD Fernseher (UHD oder 4K) möglichst Testbilder im Bildformat Ultra HD nutzen, also mit der Bildauflösung 3840 x 2160 Px.

  • Für einen 4K-Beamer nur Testbilder mit einer originalen 4K-Cinema-Bildauflösung von 4096 x 2160 Px. verwenden.

  • Für ältere 16:9-Displays mit der Bezeichnung "HD ready" und einer begrenzten Bildauflösung von 1366 x 768 Px. sind unsere 16:9-Testbilder für Full HD (1920 x 1080 Px.) grundsätzlich genauso geeignet.





Der richtige Farbraum: 0 bis 255 oder 16 bis 235!

Perfekte Qualität der Filmwiedergabe erreichen Sie nur über den HDMI-Eingang Ihres Gerätes. Haben Sie sich für unsere Blu-ray-Disk entschieden, können Sie nichts falsch machen. Sollten Sie jedoch unser Download oder aber unseren USB-Stick gekauft haben, dann sollten Sie die folgenden Informationen sorgfältig lesen:

Zu unterscheiden sind die Farbräume „RGB 0 bis 255“ (für USB bzw. PC/Fotowiedergabe) und „RGB 16 bis 235“ für Bewegtbilder/audiovisuelle Inhalte. Während bei dem einen Farbraum das tiefste Schwarz bei 0 erreicht wird, liegt der Referenzwert bei dem anderen bei 16. Generell werden alle Filme und deshalb auch alle Burosch-Referenz-Testbilder gemäß ITU-R BT.709 im "normalen Farbraum RGB 16 bis 235" produziert. Eine Ausnahme bilden die Testbilder "Black Level" (Einstellung der Helligkeit) und "White Level" (Einstellung des Kontrasts), welche beide in RGB 0 bis 255 produziert wurden, um exakt auf den Referenzwert RGB 16 (Tiefstes Schwarz) und RGB 235 (Hellstes Weiß) abzugleichen und darüber hinaus den Ultra-Black-Bereich (RGB 0 bis 15/auch genannt "Blacker than Black") bzw. den Ultra-White-Bereich (RGB 236 bis 255/auch genannt "Whiter than White") so präzise wie möglich überprüfen zu können.

Die beiden unterschiedlichen Farbräume sind in Ihrem TV nicht individuell wählbar und werden durch die Elektronik vorgeben. Über Ihren HDMI-Eingang sollte der Video-Farbraum RGB 16 bis 235 bereits voreingestellt sein (für den USB-Eingang ist der extended Farbraum RGB 0 bis 255 gültig). Durch diese verschiedenen Farbräume wirken sich die gleichen Werte der Einstellfunktionen visuell deutlich unterschiedlich aus, d.h. bei gleicher Bildeinstellung z.B. "Helligkeitswert 50" in Ihrem TV-Setup erscheint dasselbe Bild somit in der USB-Wiedergabe fälschlicherweise heller als im HDMI-Signaleingang.

Nur so nutzen Sie den richtigen Farbraum. Hier finden Sie zahlreiche Tipps zur richtigen Anwendung unserer Testbilder.

Download der Burosch Testbilder --> Abspeichern auf USB-Stick --> diesen USB-Stick in den BD / DVD-Player einstecken = Farbraum 16 - 235 für korrekte Videowiedergabe (normgerechte Filmdarstellung)

Download der Burosch Testbilder --> Abspeichern auf USB-Stick --> diesen USB-Stick direkt in den TV einstecken = Farbraum 0 - 255 für korrekte Fotowiedergabe  Die richtige Zuspielung der BUROSCH Testbilder via HDMI

Blu-ray: Zuspielung der Testbilder über HDMI-Kabel = korrekter Video Farbraum 16 - 235   Die richtige Zuspielung der BUROSCH Testbilder via HDMI







BUROSCH Praxishandbuch der Medientechnik

Unser Service für Sie: Alle Infos rund ums große Thema Audio.- und Videotechnik

Bei jeder Bestellung erhalten Sie kostenlos das BUROSCH Praxishandbuch der Medientechnik 680 Seiten im PDF Download

Auf unserer Internetseite www.tvtechnik.de finden Sie die online zum lesen



Unser Service für Sie:

  1. Für jedes Testbild bieten wir eine ausführliche Dokumentation als PDF
  2. Für die wichtigsten Testbilder bieten wir einen kurzen Audiokommentar
  3. Die relevanten Testbilder werden durch ein Video Workshop detailliert erklärt
  4. Verschiedene TV und Beamer Geräte werden auch als Video erklärt
  5. Kostenlose Workshops - nach Vorankündigung
  6. aktuelle Informationen in unseren NEWS
  7. technische Standards und Fachbegriffe verständlich erklärt in unserem TUTORIAL
  8. Persönliche Beratung gegen Honorar
  9. Professionelle Kalibrierung Ihres TV-Displays inklusive Dokumentation gegen Honorar





Für wen sind unsere Produkte?

Alle unsere Produkte (Testbilder) sind generell nur für die zweckorientierte Anwendung bestimmt d.h. wir bieten unsere Produkte an den privaten Endkunden an. Die gewerbliche Nutzung unserer Produkte (z.B. in der Industrie) ist ausschließlich mit entsprechender Lizenz gestattet - diese gewerbliche Lizenz muss vom Kunden immer gesondert gekauft werden.

Unsere Referenz-Testbilder zur Bildoptimierung und Bildbeurteilung sind international urheberrechtlich geschützt und ausschließlich (sofern nicht anders angegeben) für den privaten Gebrauch freigegeben. Mit dem Kauf erwerben Sie eine Einzellizenz nur für die private Nutzung und erkennen unsere Allgemeinen Geschäftsbedingungen an. Um eine widerrechtliche Weitergabe unserer Testbilder zu dokumentieren, werden alle BUROSCH-Testbilder aus Gründen des Urheberrechts und Kopierschutzes automatisch mit einem unsichtbaren „Wasserzeichen“ markiert, welches aus einer fortlaufenden Nummer und dem Kaufdatum besteht.



Auf unserer Internetseite www.nf-technik.de finden Sie Infos zu NF Technik.

Auf unserer Internetseite www.radiogeschichte.de finden Sie Infos zur Geschichte der Radiotechnik.



Copyright - All Rights Reserved

Unsere Produkte dürfen nur zweckbestimmt genutzt werden bzw. sind nur für die private Nutzung zugelassen. Alle unsere Produkte (Software und Hardware) wurden von Burosch entwickelt und sind somit urheberrechtlich international geschützt. Die widerrechtliche Weitergabe wird untersagt und strafrechtlich verfolgt. Bitte beachten Sie dazu auch unsere Allgemeinen Geschäftsbedingungen.

Um eine widerrechtliche Weitergabe unserer Testbilder zu dokumentieren, werden alle BUROSCH Testbilder aus Gründen des Urheberrechts und Kopierschutzes automatisch mit einem unsichtbaren „Wasserzeichen“ markiert, welches aus einer fortlaufenden Nummer und dem Kaufdatum besteht.

Alle Realbilder wurden von uns mit den besten Profikameras aufgenommen: Hasselblad Digital, Sony Alpha 7R, Nikon D810E und Pentacon Scannerkamera.





TV Testbild Ladies ITU-Norn BT.709

Wir wünschen Ihnen viel Erfolg beim Display-Tuning mit BUROSCH Referenz Testbildern und somit ein brillantes Filmvergnügen!
