Ladies Full HD Referenz Testbild

Das BUROSCH Ladies Full HD Referenz Testbild für die Qualitätskontrolle und die Bildoptimierung von TVs und Beamer.

Burosch Ladies Referenz Testbild

Genauso perfekt wie hier abgebildet, sollte das Burosch Ladies Testbild auch auf Ihrem TV dargestellt werden.

Audio Informationen zu diesem Testbild:



play ladies
Animation zum Burosch Ladies Testbild mit Hinweisen zur richtigen und falschen Bildeinstellung.

Es ist unbedingt notwendig Ihren neu erworbenen Flachbildfernseher oder Beamer sorgfältig einzustellen - nur dann können Sie das beste Filmerlebnis mit Ihrem neuen TV genießen. Quälen Sie nicht unnötig Ihre Augen und holen Sie ganz einfach das Beste aus Ihrem Gerät! Unser Ladies Referenz-Testbild bietet Ihnen alle Voraussetzungen dafür, alle Einstellfunktionen Ihres Flachbildfernsehers oder Beamers perfekt zu optimieren.
Folgend finden Sie eine ausführliche Erklärung zum FullHD Ladies Testbild. Bevor Sie mit dem Testbild das Bild ihres Flachbildfernsehers oder Beamers justieren, kontrollieren Sie vorab alle Einstellungen am Zuspieler und am Sichtgerät, und legen Sie sich gegebenenfalls Ihre Bedienungsanleitungen bereit. Schalten Sie bitte spiegelnde Lichtquellen, die direkt auf den Bildschirm oder die Leinwand strahlen, aus.



Nur ein mit BUROSCH-Testbildern optimierter Bildschirm ist die Voraussetzung für das wirklich perfekte Filmerlebnis.



Ladies Test Pattern

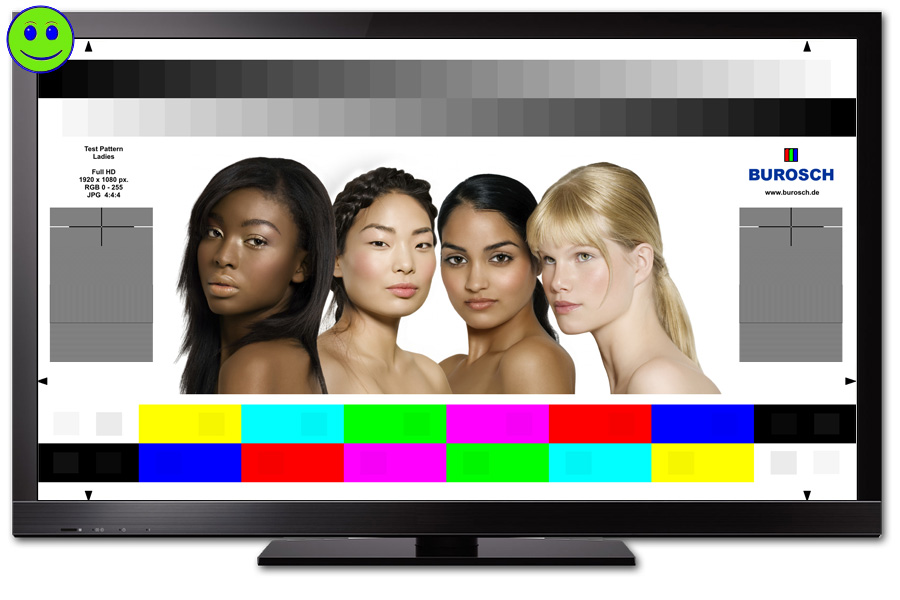

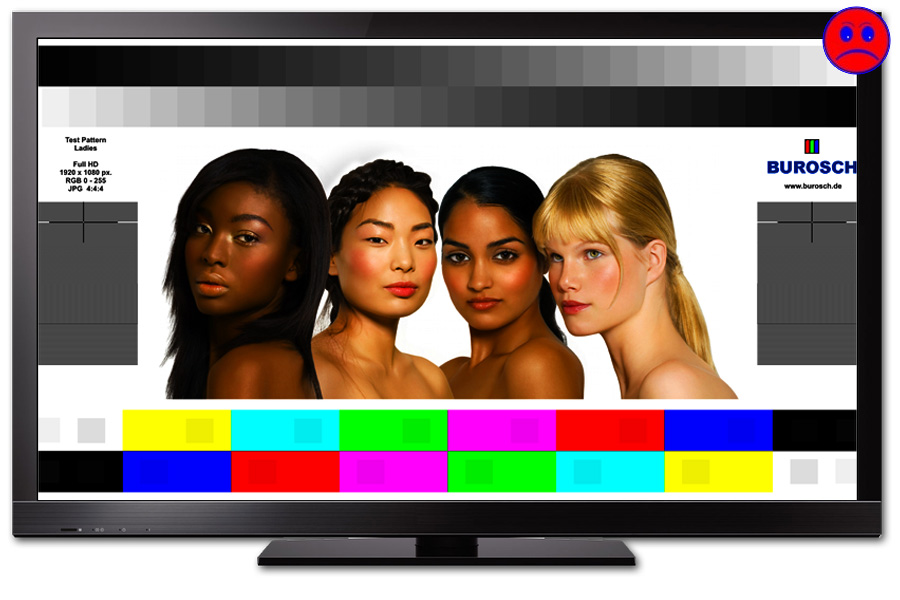

Vermeiden Sie eine schlechte Bildwiedergabe - vergleichen Sie die rechte mit der linken Bildhälfte.

Testbild Ladies mit Wischer

Optimieren Sie daher die Bildeinstellung Ihres Flachbildfernsehers oder Beamers mithilfe unserer Testbilder, welche Sie in unserem Shop erhalten. Das BUROSCH Ladies Testbild ist die visuelle Referenz für die Qualitätskontrolle sowohl als auch für die perfekten Bildoptimierung.

Bitte beachten Sie sorgfältig die roten Markierungen (Testzonen im Testbild) in den nun folgenden Beispielbildern und vergleichen Sie diese mit Ihrem eigenen TV-Bild.

Unser Tipp: Notieren Sie sich einfach die bisherigen Einstellwerte oder fotografieren Sie die Werte in Ihren Bildeinstellungen, dass Sie sich bequem von der Bildoptimierung durch die Burosch Testbilder überzeugen können - so sehen Sie deutlich, wie sich die Veränderungen auswirken.

Vergleichende Warentests werden mit unseren Testbildern durchgeführt: TV-Bild optimal einstellen

Das Burosch Ladies Testbild ist mit bestimmten Testzonen aufgebaut, welche als visuelle Referenz dienen für die optimale Bildeinstellung. Für wesentlich mehr Bildqualität optimieren Sie bitte diese fünf Einstellungen in Ihrem TV Setup

1. Bildformat / Overscan
2. Helligkeit
3. Kontrast
4. Farbe
5. Schärfe

Folgend erklären wir Ihnen die Funktion dieser fünf Testzonen

1. Testzone: Bildformat / Overscan

Die sechs schwarzen Bildbegrenzungssymbole des Ladies Testbilds oben, unten, rechts und links müssen vollständig sichtbar sein und sollten den Bildschirmrand gerade so berühren.  Die Testzone rechts im nachfolgenden Bild, sollte absolut homogen und die feinen schwarz / weißen Linien sollten genauso präsize wiedergeben werden. Sind einige Bildbegrenzungssymbole nicht vollständig sichtbar, also liegen außerhalb des sichtbaren Bildes, kann der Bildinhalt, z. B. von Filmen, beschnitten werden und Sie sehen evtl. nicht den kompletten Inhalt. Besonders aktuelle Nachrichten oder Börsenkurse am unteren Bildrand werden durch eine falsche Bildformateinstellung unnötig beschnitten. Bedenken Sie, diese Darstellung kann auch eine falsch eingestellte Zoomfunktion verursachen. Verfügt Ihr Sichtgerät über eine Funktion das Bild zu verschieben, benutzen Sie diese Funktion um das Bild einzupassen. Bei korrekter Bildformateinstellung wird somit eine unnötige Bildskalierung vermieden. Bei fehlerhafter Bildformateinstellung ist die Testzone nicht homogen und die schwarz / weißen Linien verschwimmen. Das Ziel ist die unverzerrte Bildwiedergabe.

Leider bezeichnen die verschiedenen TV-Hersteller die gleiche Funktion für die Einstellung des Bildformats sehr unterschiedlich: Just Scan, Bildanpassung, Original, Vollpixel, Skaliert, Nativ ....
7Testbild Ladies overscan


Schwarze störende Balken oben und am unteren Bildrand werden durch die richtige Bildformateinstellung vermieden. Besonders bei Plasma-TVs können sich die schwarzen Balken unnötig in Ihr Display einbrennen.

Testbild Ladies balken oben unten

Genauso verkehrt sind schwarze Balken am linken und rechten Bildrand. Leider verwenden die Gerätehersteller für die Bildformateinstellung teils unterschiedliche Fachbegriffe wie z. B. Pixel-to-Pixel, Native, 16:9, Original, Overscan, nicht skaliert usw. Egal welcher Fachbegriff der Hersteller für ein und dieselbe Funktion verwendet - nur die korrekte d.h. unverzerrte Bildeinstellung ist wichtig.

9Testbild Ladies balken links rechts

Die korrekte Bildformateinstellung ist daher eine sehr wichtige Grundvoraussetzung, für die unverzerrte und originalgetreue Bilddarstellung – schalten Sie den Overscan daher im Setup-Menü ihres Gerätes daher immer aus.

Testzone Bildschaerfe Overscan gut

Teilansicht der Testzone Bildschärfe und Bildformat

Symmetrischer Aufbau der Testzone

von oben nach unten:

1. Fadenkreuz als visuelle Referenz der Bildschärfe

2. Ein Pixel schwarz/weiß Schachbrett

3. Ein Pixel breite vertikale Linien

4. Ein Pixel breite horizontale Linien

Bildwiedergabe dieser Testzone links bei korrekter Einstellung des Bildformats.

Schwarzes Dreieck zur Kontrolle des Bildformats ist vollständig sichtbar bzw. die Spitze berührt den Bildrand.
Die ein Pixel breiten Linien werden gleichmäßig dargestellt.



 Das Ziel ist die unverzerrte Bildwiedergabe



Bildschirmrand



 Testzone Bildschaerfe Overscan schlecht





Bildwiedergabe dieser Testzone links bei falscher Einstellung des Bildformats.

Bei falscher Einstellung des Bildformats bzw. Overscans wird das schwarze Dreieck zur Kontrolle des Bildformats nicht vollständig dargestellt bzw. die Spitze wird beschnitten. Daraus resultierend wird das Bild skaliert und es entstehen somit diese störenden grauen Wellenmuster.















Bildschirmrand



IMG 1374x700

Verwirrende und unnötig viele Einstellmöglichkeiten. Philips bezeichnet die Funktion für die richtige Bildformat Einstellung: "Nicht skaliert"


2. Testzone: Helligkeit

Für die Überprüfung, ob die Helligkeitseinstellung am Gerät korrekt ist, sollten alle 32 Graustufen im oberen Abschnitt des Ladies Testbildes gut sichtbar sein und einzeln klar voneinander getrennt dargestellt werden. Die 32 Graustufen sollten sich im Idealfall deutlich voneinander unterscheiden. Bei falscher Einstellung der Helligkeitsfunktion werden z.B nur 24 der maximal 32 Graustufen dargestellt
Im nachfolgenden Bild zeigen wir Ihnen eine nicht korrekte Einstellung der Bildhelligkeit, das Bild ist viel zu dunkel eingestellt. Besonders in dunklen Bildbereichen ist durch die falsche Einstellung eine Differenzierung dunkler Bilddetails nicht mehr möglich - siehe rote Markierungen der Testzonen.

Hawai saettigung

Das Bild ist zu dunkel - Helligkeit-Einstellung zu gering



2Testbild Ladies dunkel



Die relevanten Testzonen beim Ladies Referenz Testbild geben klar darüber Auskunft, dass der Helligkeitsregler zu dunkel eingestellt wurde - die dunklen Bereiche verschmelzen unnötig.

3Testbild Ladies hell

Hier beim Ladies Testbild kann der Anwender klar die falsche Einstellung der Helligkeit erkennen - die kritischen Testzonen sind auch hier rot eingekreist. Das Bild ist viel zu hell eingestellt. Das Bild wirkt viel zu blass. Es zeigt keine Brillanz, helle Bildinhalte verschmelzen mit dem Hintergrund und sind mehr differenziert erkennbar- siehe rote Markierungen.



IMG 1370x700Korrekte Einstellung der Helligkeit - hier ein Philips-TV



3. Testzone: Kontrast

Im folgenden Bild sehen Sie eine falsche bzw. eine zu hohe Darstellung des Kontrasts. Besonders deutlich in den rot markierten Testzonen (siehe rote Markierungen) zu erkennen, ist durch die schlechte Kontrasteinstellung eine Differenzierung heller bzw. weißlicher Bildbereiche nicht mehr möglich. Bei korrekter Menüeinstellung sollten genauso alle 32 Abstufungen der Grautreppe deutlich differenzierbar zu sehen sein, besonders auch die hellen Hautpartien der Ladies. Die Kontrasteinstellung ist also erst dann richtig justiert, wenn Sie alle Graustufen gut und klar voneinander abgegrenzt unterscheiden können. Haben Sie den Kontrastwert am Gerät zu hoch eingestellt, nähern sich die Flächen an und im schlimmsten Fall verschmelzen sogar mehrere Balken miteinander. Regeln Sie also den Kontrast so weit nach oben oder unten, dass nach Möglichkeit alle grauen Flächen, also jeder Grauabschnitt, klar voneinander getrennt dargestellt wird. Haben Sie die Helligkeit im Schritt zuvor korrekt eingestellt, werden die dunklen Bereiche der Grautreppe ebenfalls klar voneinander getrennt dargestellt.



Testbild Ladies viel kontrast

Hinweis: Bedenken Sie, bei den meisten Geräten beeinflussen sich die beiden Werte Helligkeit und Kontrast gegeneinander. Unter Umständen kann es dann notwendig sein, dass Sie nach Justage des Kontrastes die Helligkeit noch einmal nachjustieren müssen. Bitte kontrollieren Sie nach Ende dieses Einstellschrittes die Helligkeit noch einmal nach.

Ein weiteres Beispiel einer falschen Kontrasteinstellung: Im nachfolgenden Beispielbild ist deutlich sichtbar, dass das Bild durch die falsche Einstellung kontrastarm bzw. viel zu flau dargestellt wird - erhöhen Sie in diesem Fall den Kontrast im Setup-Menü.

Testbild Ladies wenig kontrast

Besonders bei den hellen Hautpartien kann der Kontrast perfekt beurteilt werden. Das Bild ist extrem flau, die Brillianz fehlt - klar erkennbar. Das Bild ist unnötig grau.

.IMG 1372x700

Beispieldarstellung: korrekte Einstellung des Kontrasts, hier im Bild an einem Philips-TV.



4. Testzone: Farbe

Die natürliche Wiedergabe von Hauttönen ist sehr wichtig für eine naturgetreue Farbwiedergabe. Bitte regeln Sie an ihrem Gerät die Farbintensität so, dass weder der dunkle Hautteint links zu dunkel, noch der hellere Hautteint rechts zu hell im Bild dargestellt ist. Im nachfolgenden Bildbeispiel ist deutlich eine viel zu intensive Farbwiedergabe sichtbar. Dadurch werden besonders Gesichter (Hautfarbtöne) viel zu bunt wiedergegeben - in unserer roten Testzone deutlich sichtbar.

Hawai Rot

Bitte beachten Sie den roten Farbstich  - RGB Gain schecht eingestellt



Unser Tipp: Eine geringere Farbintensität ist meistens besser und erzeigt ein natürlicheres Bild.

5Testbild Ladies viel farbe

Selbstverständlich sollte eine zu schwache Farbintensität - wie im folgenden Beispiel - genauso vermieden werden. Das empfindliche menschliche Auge kann sehr gut eine natürliche von einer unnatürlichen Farbwiedergabe unterscheiden, deshalb gilt diese Testzone als visuelle Referenz.

6Testbild Ladies wenig farbe



Beispiel einer korrekte Farbeinstellung, nachfolgend im Bild ein Philips-TV.

IMG 1375x700

Hier ist diesem Bildbeispiel ist der richtige Einstellwert für die Farbintensität abgebildet. Neben der Farbstärke ist auch die korrekte Farbreinheit zu berücksichtigen. Achten Sie auch darauf, dass eine saubere reinweiße D65-Weißdarstellung erfolgt - der großflächige weiße Hintergrund eignet sich für diesen Test.

Ganz bewußt ist das Ladies mit einem weißen Hintergrund aufgebaut. Dieser reinweiße D65 Hintergrund dient zur Kontrolle der farbstichfreien Bildwwiedergabe.

Neben der Einstellung der Farbe in den Basis Einstellungen, ist in den erweiterten TV Menüeinstellungen das Farbmanagement zu kontrollieren. Exemplarisch zeigen wir Ihnen nachfolgend unser Ladies Testbild mit falscher Farbmanagement-Einstellung, der Grünanteil ist viel zu intensiv eingestellt. Bitte korrigieren Sie das Grün-Offset bzw. Grün-Gain im Farbmanagement ihres Gerätes. Ziel muss sein, dass Ihnen visuell im Bild ein absolut reines Weiß dargestellt wird. Kein Farbstich darf den reinweißen Hintergrund verfälschen.

Hinweis: Ein Farbmanagement steht nicht bei allen Fernsehern oder Beamern zur Verfügung.

Testbild Ladies viel gruen D65



Negatives Beispiel eines schlechten Farbabgleichs, ein extremer Grünstich

Testbild Ladies viel rot D65

Ein überzogener Rot-Anteil im Bild verfremdet das Bild



Testbild Ladies viel blau D65

Ein überzogener Blauanteil im Bild stört die natürliche Bildwiedergabe



5. Testzone: Schärfe

Die Schärfe kann gut anhand der zwei Kreuze in der Mitte der Quadrate, rechts und links der vier Ladies, kontrolliert werden. Die Kreuze innerhalb der beiden Quadrate sollten ohne Doppelkonturen oder Schatten dargestellt werden. Erscheinen Ihnen die Kreuze unscharf, probieren Sie bitte mit dem Schärferegler ihres Gerätes die Darstellung zu optimieren. Üblicherweise ist die Mittelstellung des Schärfereglers ab Werk bereits recht optimal. Mit den vier Ladies kann die Schärfe gleichzeitig gut gegenkontrolliert werden. Weiße Doppelkonturen, wie im folgenden Beispielspiel in den roten Testzonen an den Ladies deutlich zu sehen, sind durch eine korrekte Schärfeeinstellung zu vermeiden.

Schlechte Einstellung der Bildschärfe: Deutliche weiße Doppelkonturen, bitte regeln Sie die Schärfe nach unten.

4Testbild Ladies fokus



6. Testzone: Gamma

Um die Gammawerte zu justieren, achten Sie besonders auf die farbigen Quadrate im unteren Bildabschnitt des Ladies Testbild - als Gegenkontrolle dienen der Graubalken und die Ladies selber. Bitte beachten Sie, diese Einstellfunktion steht nicht bei allen Geräten zur Verfügung. Ist der Gamma zu tief oder zu hoch eingestellt, sind die kleineren Quadrate innerhalb der größeren farbigen Quadrate deutlich zu erkennen. Erhöhen oder senken Sie den Gammawert so, dass die kleinen Quadrate innerhalb der großen Quadrate quasi miteinander verschmelzen. Hilfreich ist es, dabei etwas die Augen zusammenzukneifen, kontrollieren Sie die Einstellung im Anschluss mithilfe des Graubalkens und der Ladies, die Haut der Ladies sollte ohne erkennbare Abstufungen dargestellt werden – dann ist der Gammawert korrekt eingestellt.

Hawai Gamma



Problematische Gamma Einstellung



Testbild Ladies gamma zu niedrig

Testbild Ladies gamma zu hoch

Das Besondere an dem neu entwickelten Ladies Testbild, ist die symmetrische Anordnung der einzelnen Testzonen. Diese Neuentwicklung wurde deshalb notwendig, bedingt durch die übergroßen Menüeinstellungen mancher Gerätehersteller, wie im nachfolgenden Bild anhand eines Philips-TVs gut zu erkennen ist.

Für den professionellen Einsatz im Labor bieten wir das Ladies Testbild auch als MPO-Datei an, um die 3D-Qualität Ihres Displays zu überprüfen.

Dieses Testbild ist auch Bestandteil der BUROSCH Test-Blu-ray Disc, die in unserem Shop erhältlich ist.

Zum Abschluss freuen wir uns, Ihnen mithilfe unseres Testbildes nun zu einem besseren Bild für mehr Filmgenuss verholfen zu haben !



Viele zufriedene Kunden bestätigen die Qualität der Burosch Testbilder mit den entsprechenden Informationen zu der TV und Beamer Bildoptimierung. Bitte bewerten Sie uns und folgen dazu diesem Link:  Bewerten



Zum Schluss: Selbstverständlich kann mit regelmäßiger Kontrolle bzw. sorgfältiger Optimierung die Bildqualität von fast jedem Gerät verbessert werden. Bitte nehmen Sie sich die notwendige Zeit dafür und lesen dazu unsere Anleitungen komplett durch. Bitte starten Sie Ihre Bildoptimierung immer mit dem einfachen First Check Testbild, ergänzend empfehlen wir dann die Anwendung des anspruchsvolleren Ladies Testbild und danach eventuell das professionelle Blue Only Testbild. Zusätzlich können Sie anschließend mit der Grautreppe oder dem Pixel Cropping Testbild gezielt feinste Optimierungen durchführen. Bitte erwarten Sie in unseren Testbildern und Anleitungen nicht den "vollautomatischen magischen Zauberstab" - Sie müssen schon mithelfen, um die verstecken Bildreserven zu aktivieren. Leider sind aber manche Geräte ansich kontruktiv so schlecht, dass selbst mit professioneller Kalibrierung nur eine kleine Verbesserung erreicht werden kann. Um ehrlich zu sein: Selbst Burosch Testbilder können aus einem schlechten "HD ready" Bild kein perfektes Full HD Bild zaubern. Wir wünschen Ihnen viel und mehr Filmvergnügen !
