Vollverstärker mit Lautstärkeregler -  Hybrid Röhrenvorstufe und MosFet Endstufe

Design und Konstruktion 2006 durch Klaus Burosch und Herrn Jäckle von AcousticPlan

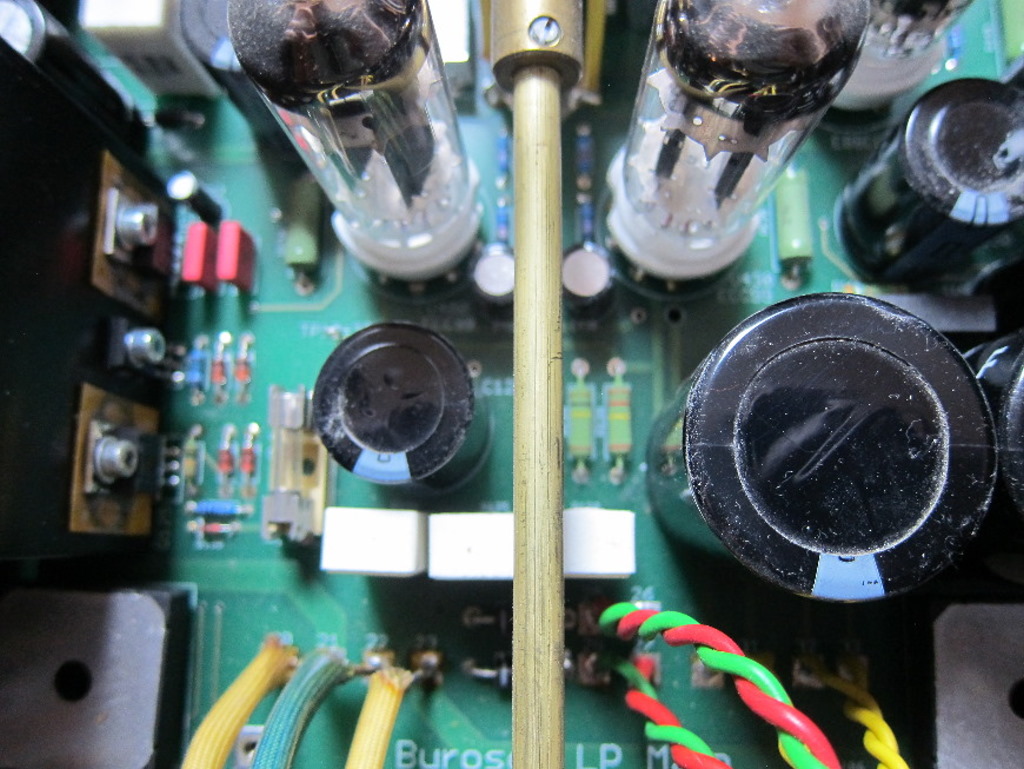

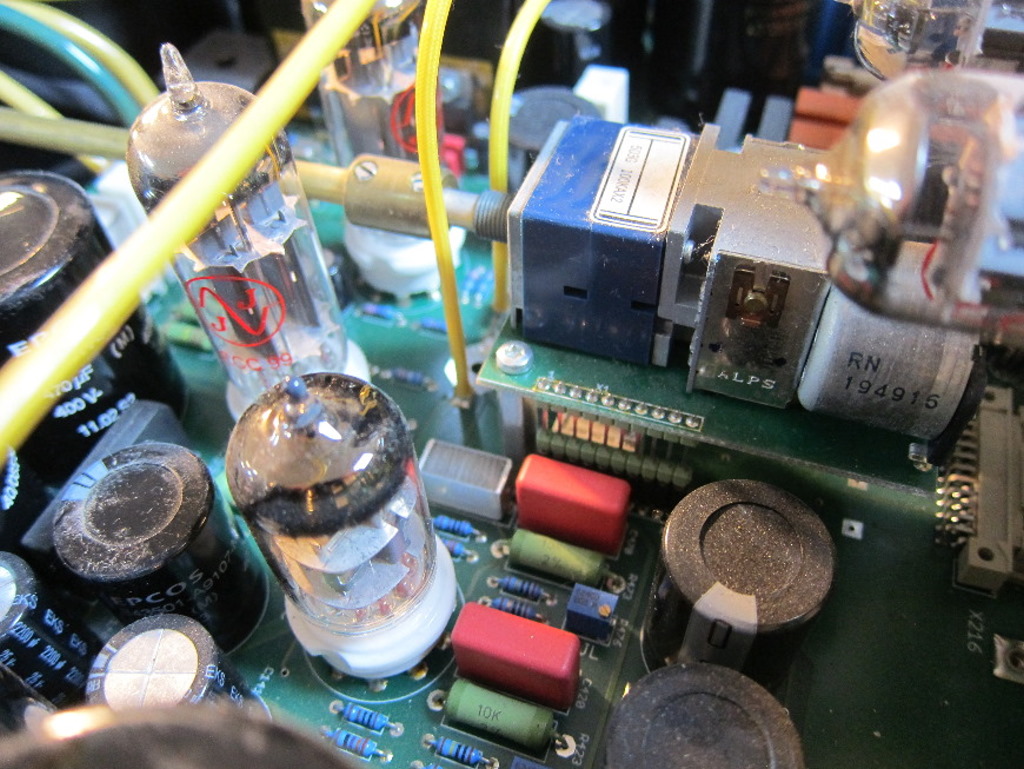

 Platine mit hochwertigem Poti von Alps und Fernbedienung



 Rauscharme Röhren E88CC in der Vorstufe und Umschaltung direkt an der Quelle

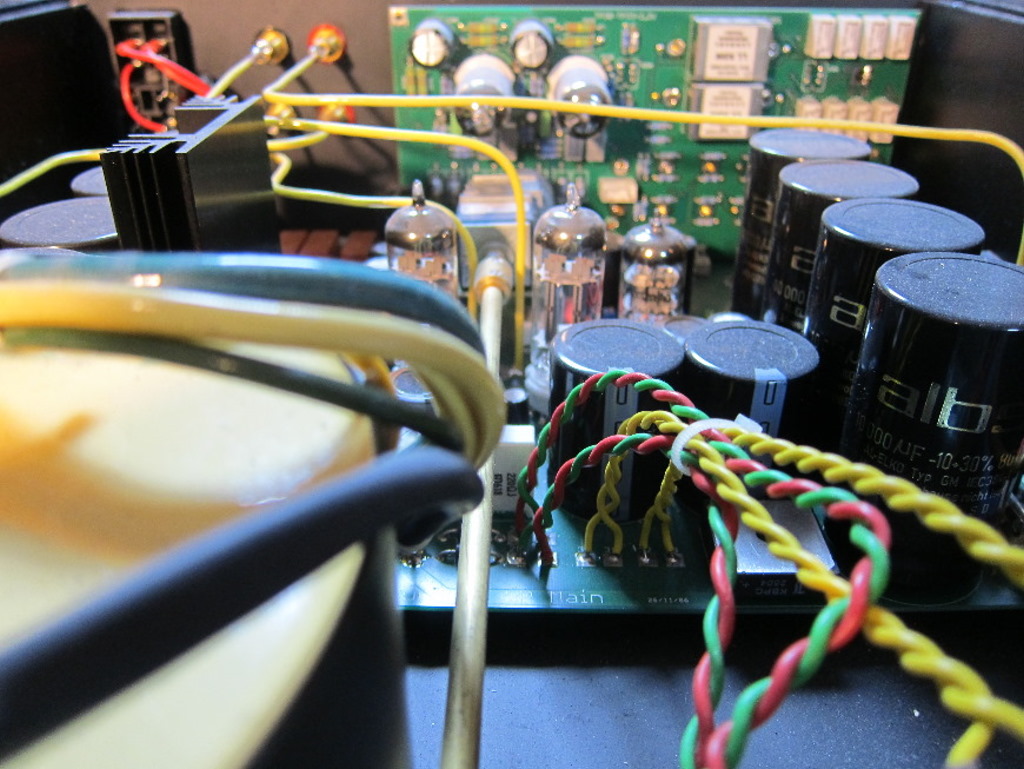

Im Netzteil ist ein leistungsstarker Ringkerntrafo und überdimensionierte Kondensatoren

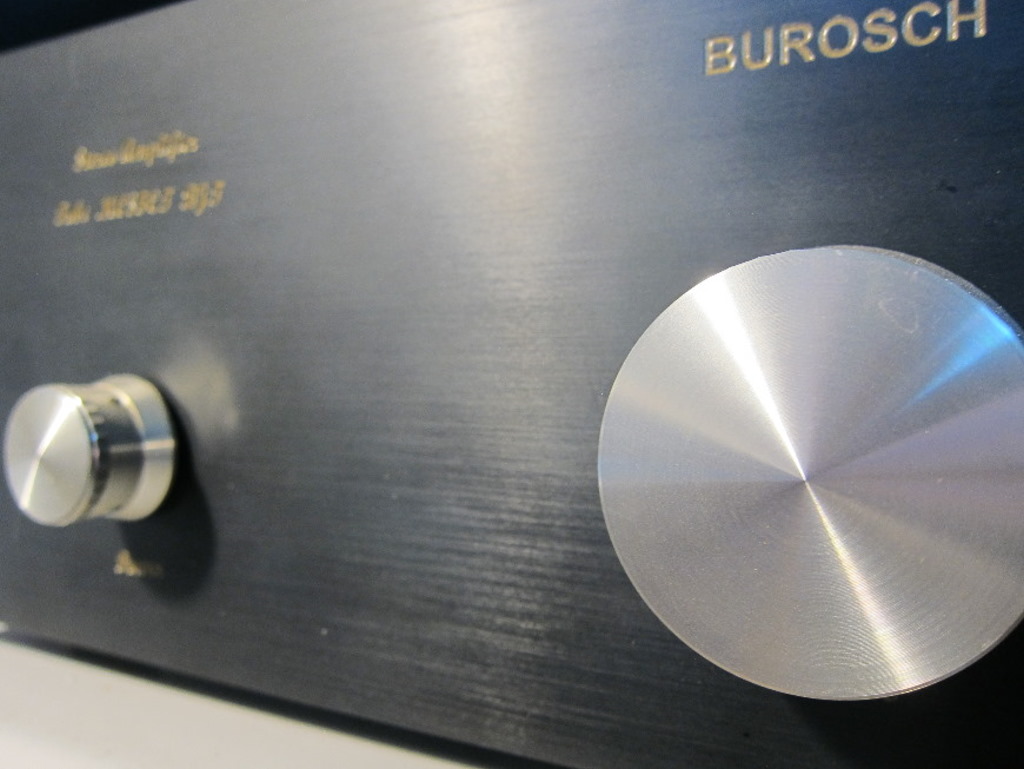

Front des Burosch Hybridverstärkers Nr. 3

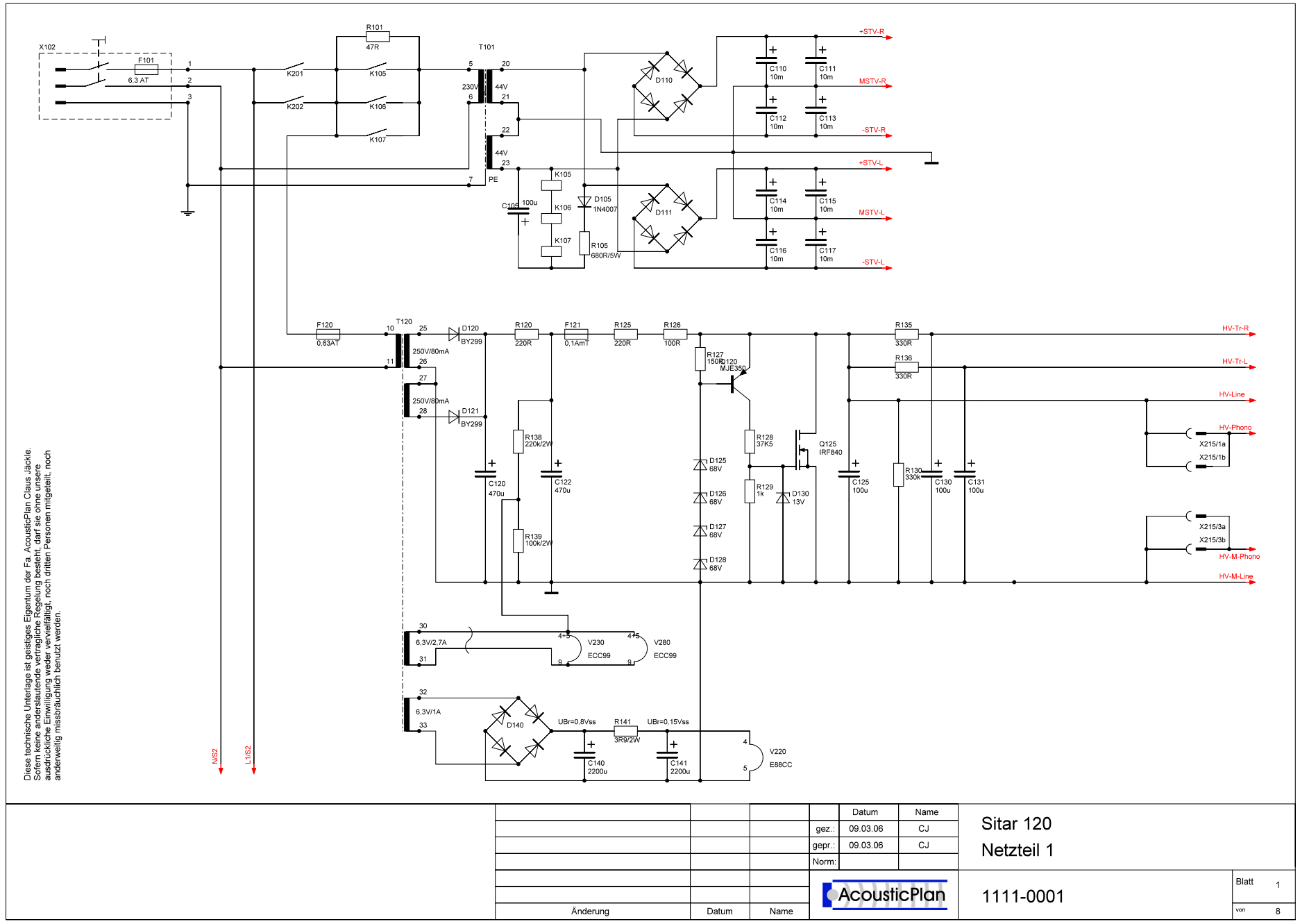

Burosch Audio Verstärker: Schaltplan Netzteil Nr. 1

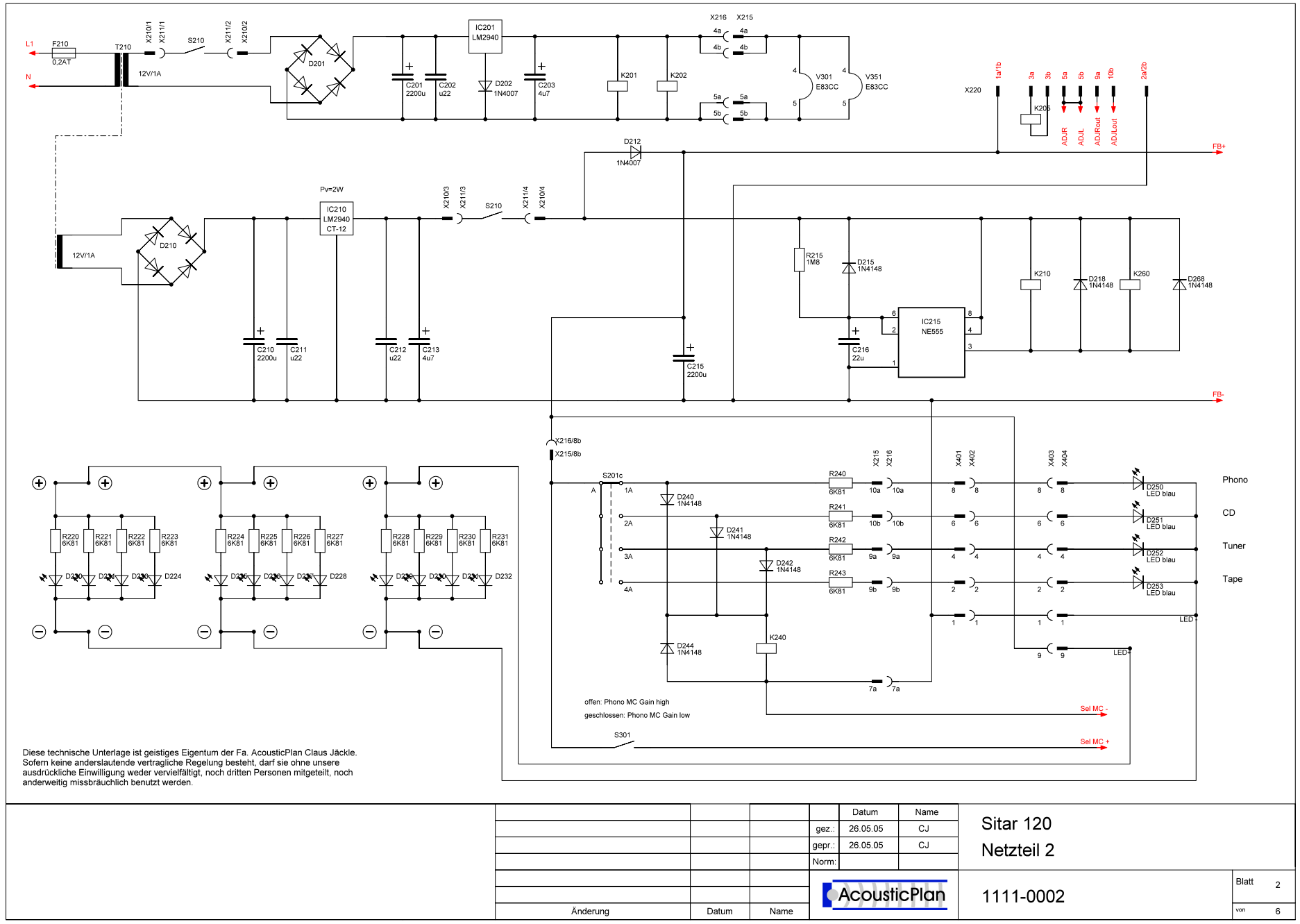

Burosch Audio Verstärker: Schaltplan Netzteil Nr. 2

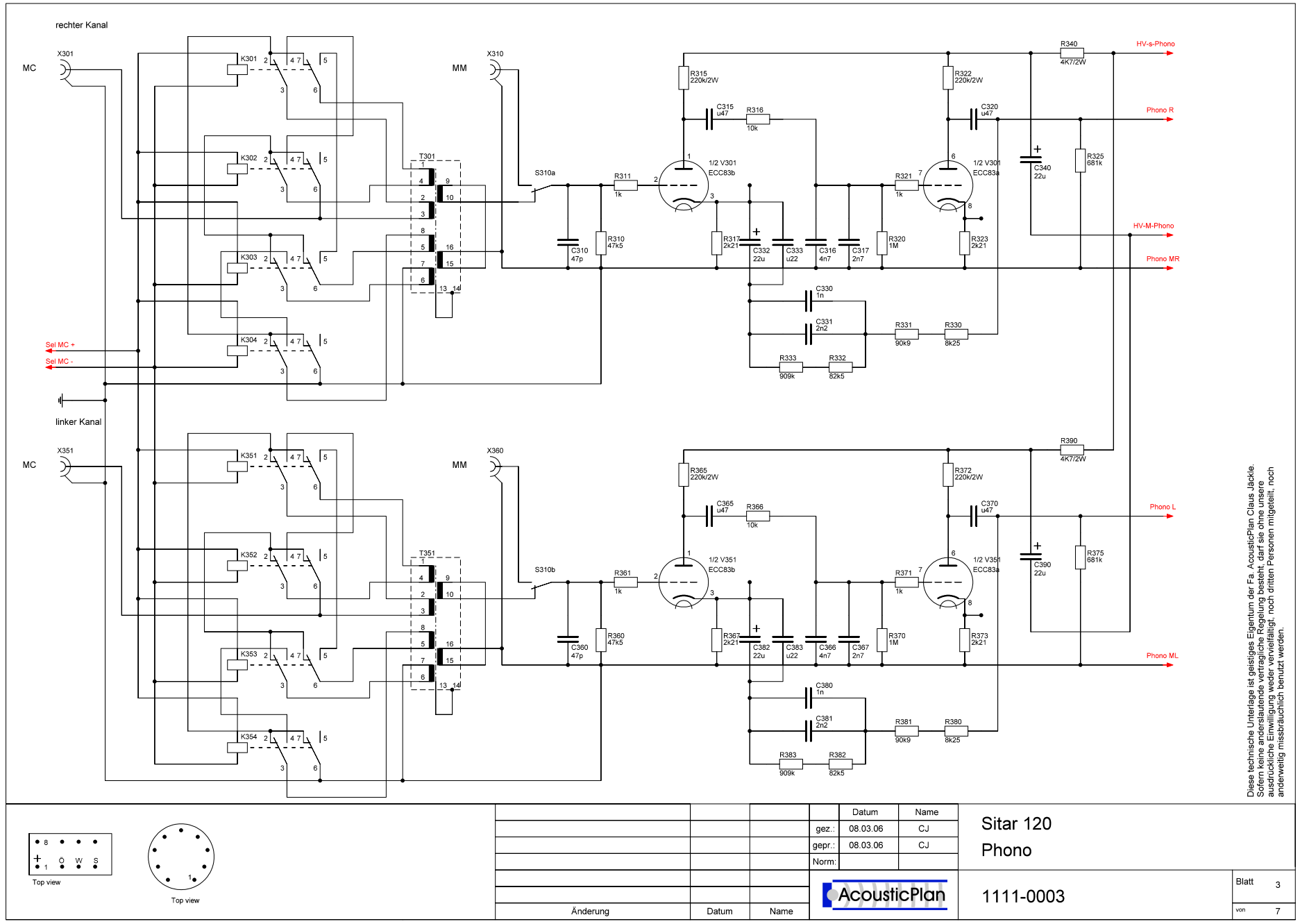

Burosch Audio Verstärker: Schaltplan Phonovorverstärker mit Röhren

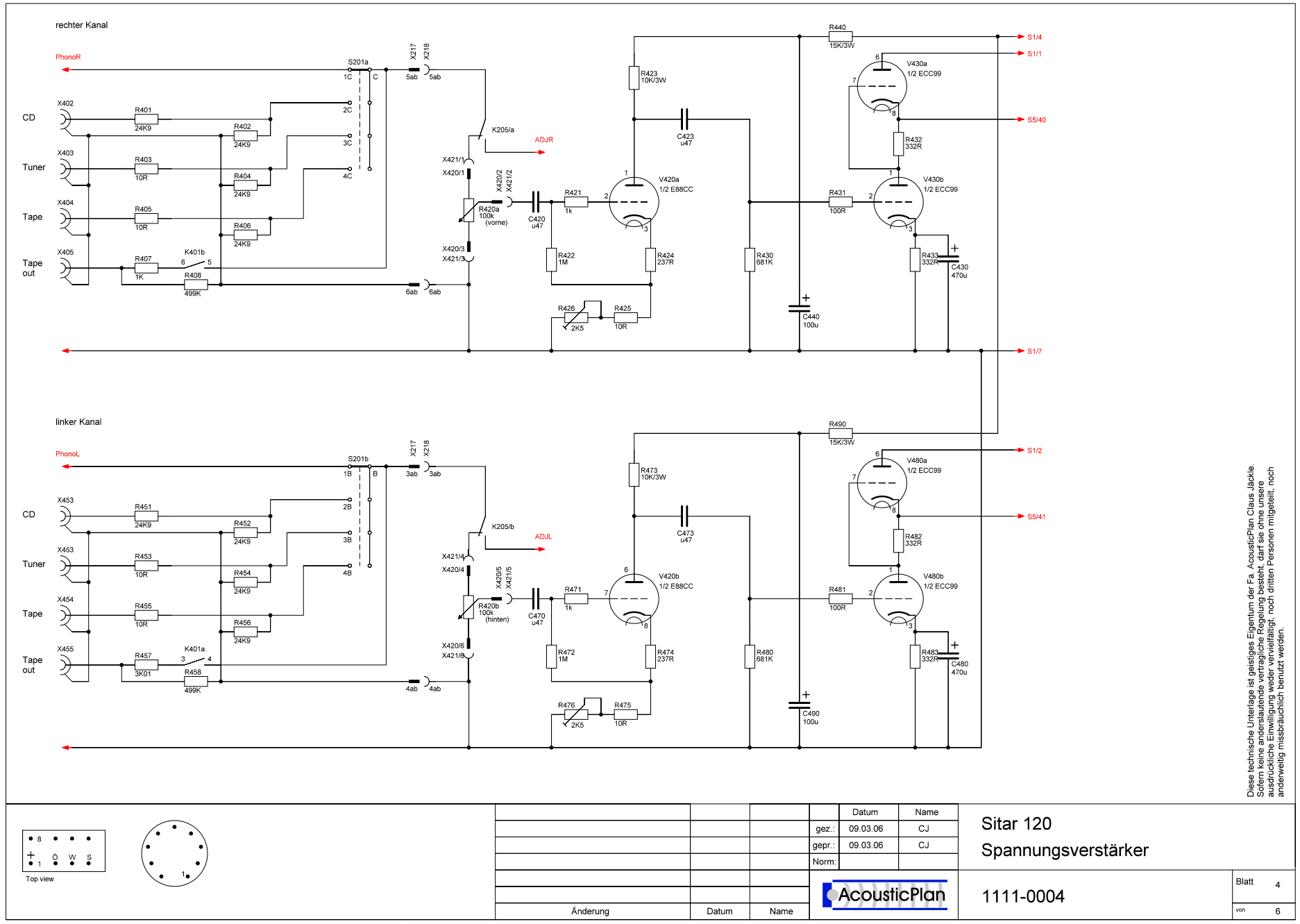

Burosch Audio Verstärker: Schaltplan Spannungsverstärker

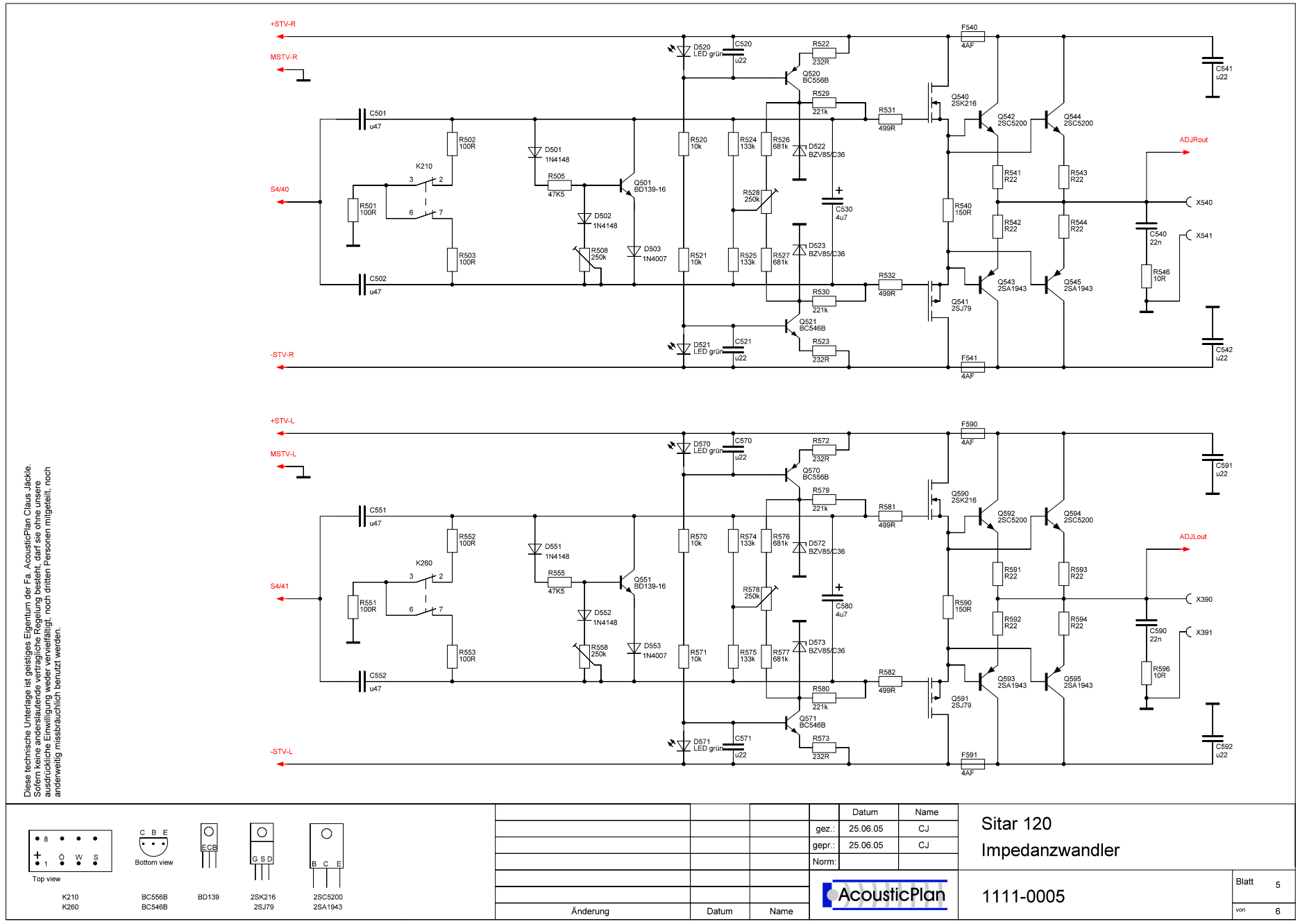

Burosch Audio Verstärker: Schaltplan Impedanzwandler



Burosch Audio Verstärker: Schaltplan Fernbedienungsempfänger für RC5 Code
