BUROSCH NF Labor: Beispiel einer Messung Röhrenverstärker

Vollverstärker mit Lautstärkeregler

Schaltbild: Einfacher Vollverstärker bestückt mit folgenden Röhren ECC83 und 2 x EL84

 Röhrenverstärker Parafeed Technik

Vollverstärker minderer Qualität: Folgend die technischen Eigenschaften gemessen im Burosch NF Labor von Dipl. Ing. Peter Schüller am 23. Dez. 2020 mit Audio Precision Analyzer 2722 an komplexer Last - Messungen wurde durchgeführt mit der Burosch LCR Power Interface Load Box

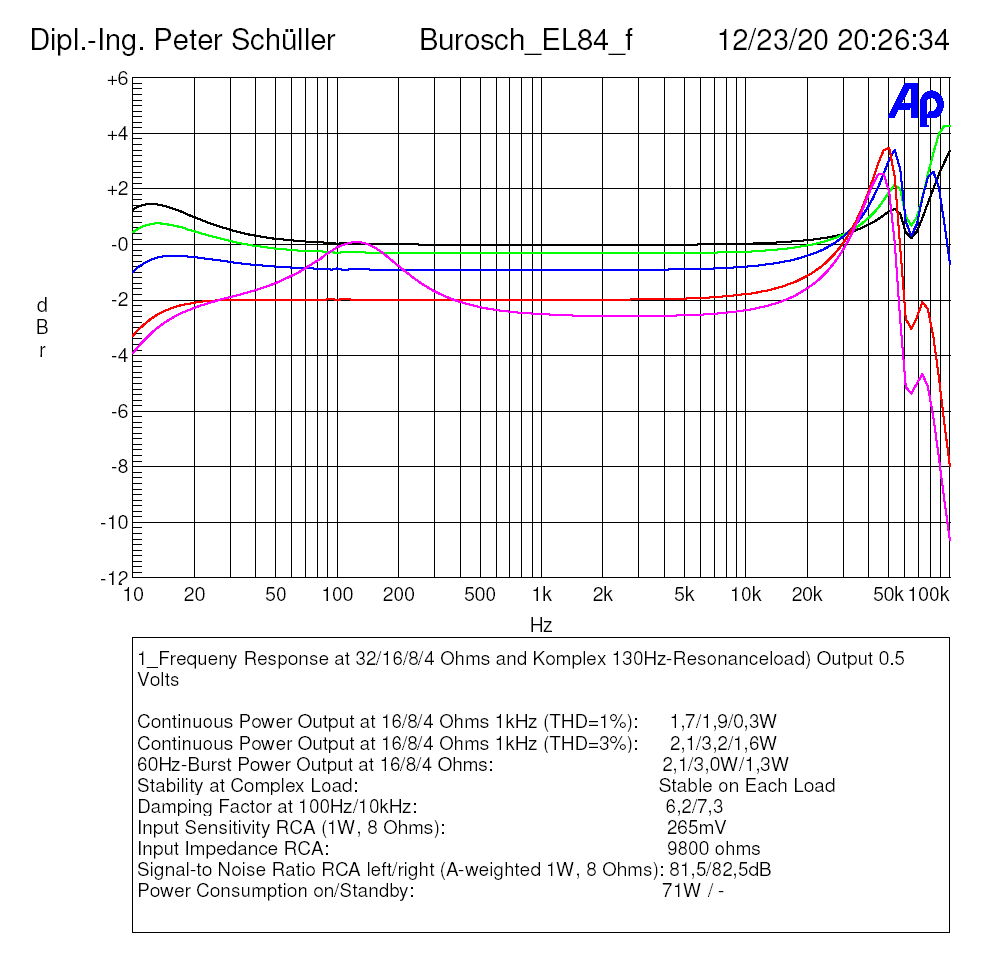

1_Frequeny Response at 32/16/8/4 Ohms and Komplex 130Hz-Resonanceload) Output 0.5 Volts

Frequency Response an 4 / 8 / 16 / 32  Ohm

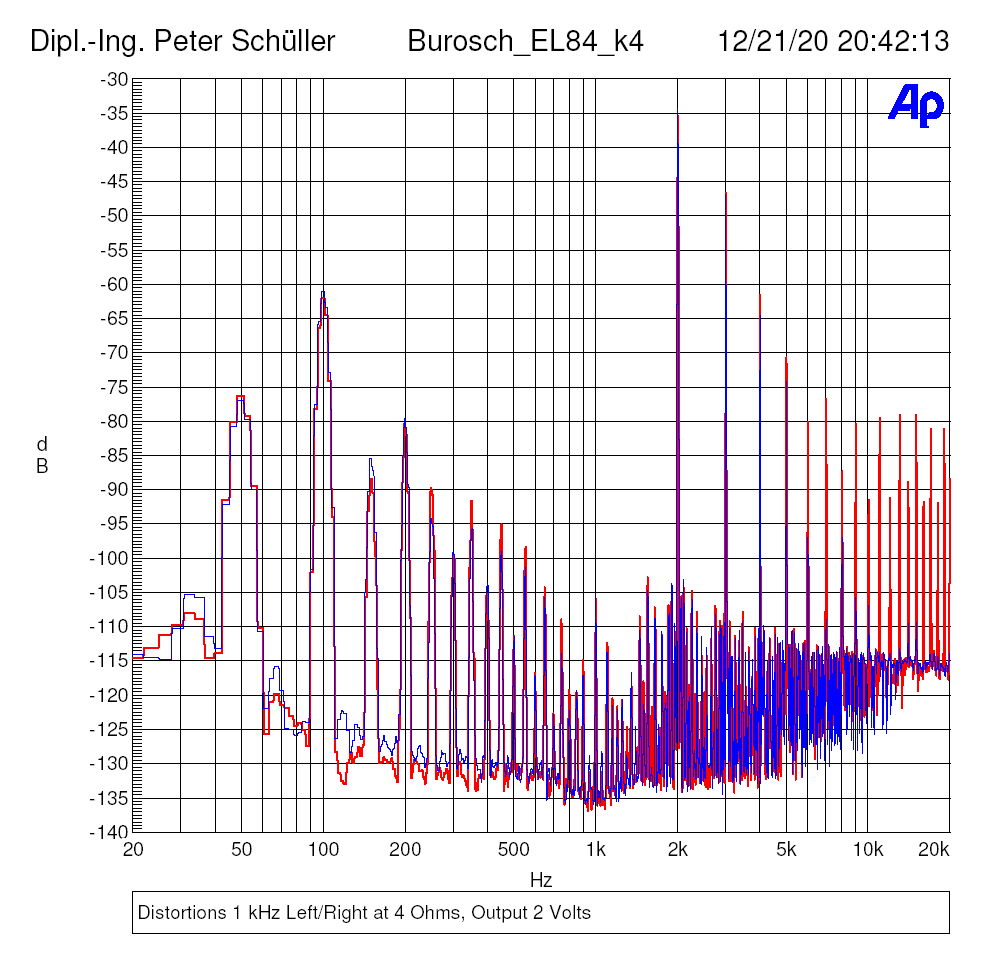

Distortions 1 kHz Left/Right at 4 Ohms, Output 2 Volts

Klirrfaktor

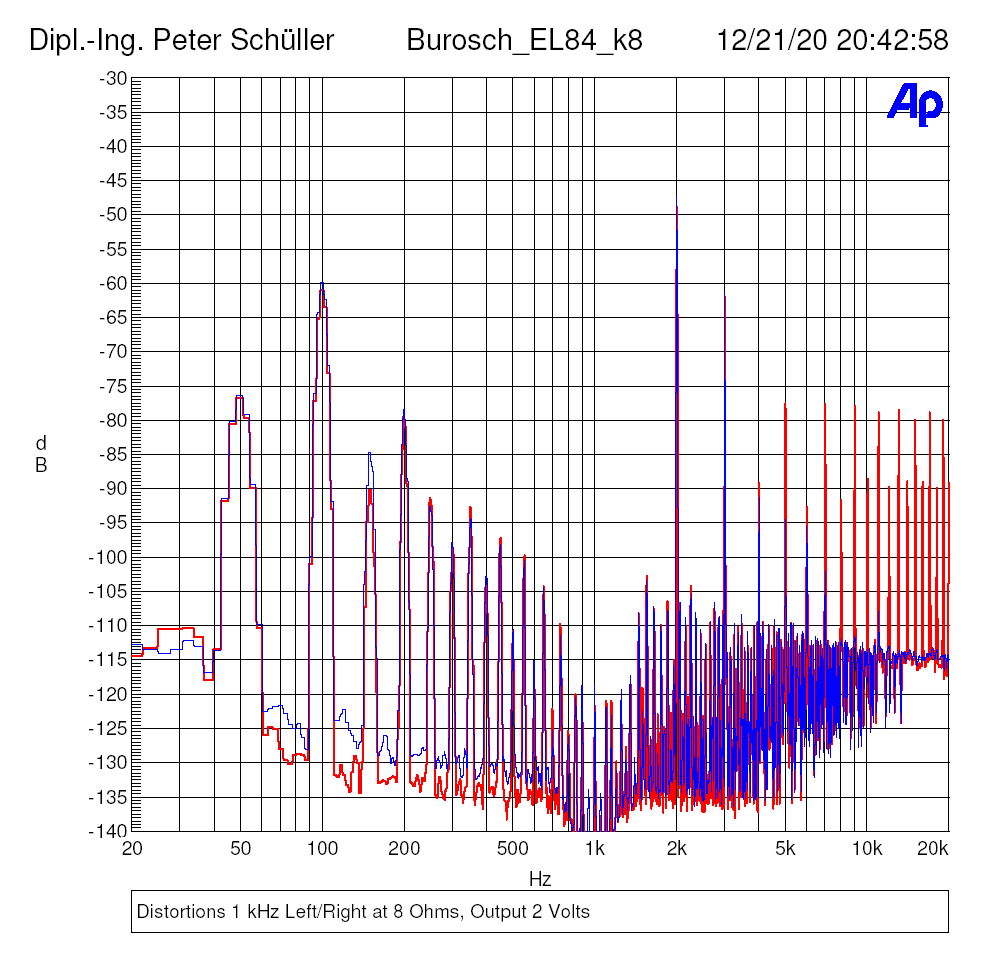

Distortions 1 kHz Left/Right at 8 Ohms, Output 2 Volts

Klirrfaktor an 8 Ohm



Distortions 1 kHz Left/Right at 16 Ohms, Output 2 Volts

Klirrfaktor 1 KHz an 16 Ohm

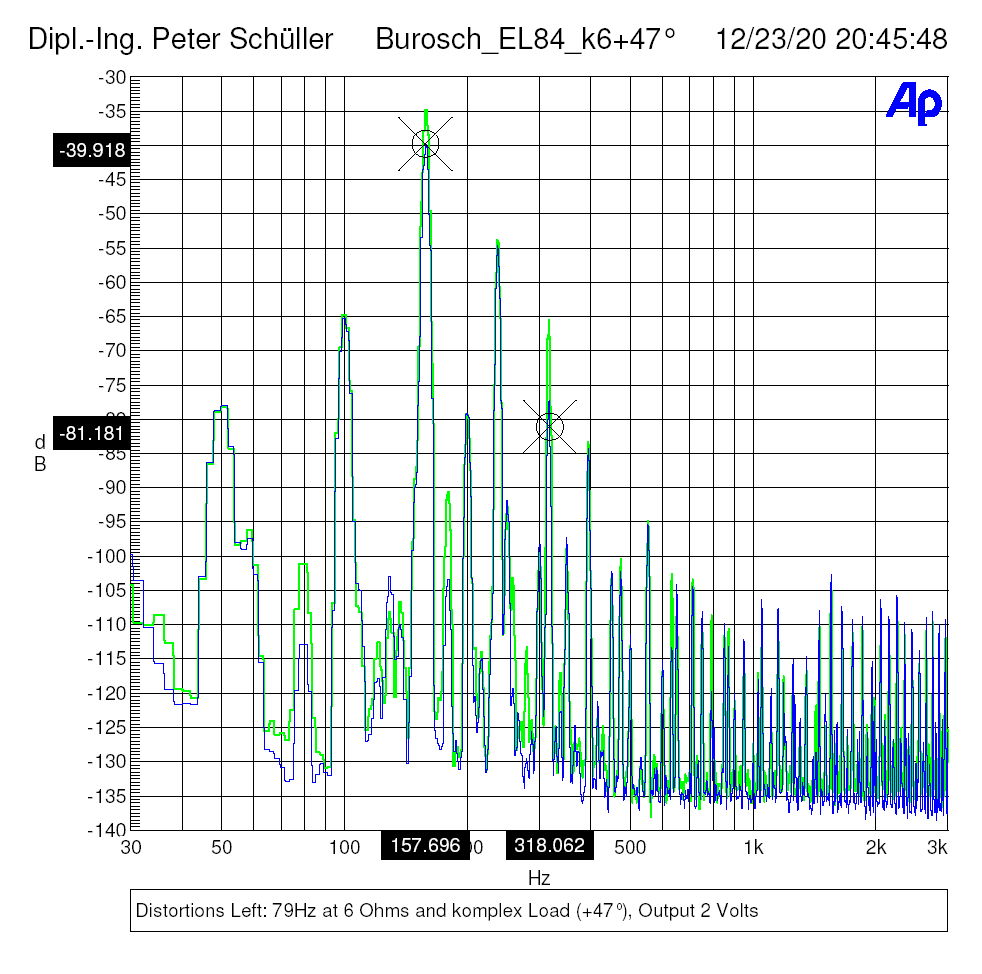

Distortions Left: 79Hz at 6 Ohms and komplex Load (+47°), Output 2 Volts

Klirrfaktor 79 Hz an 6 Ohm an komplexer Last

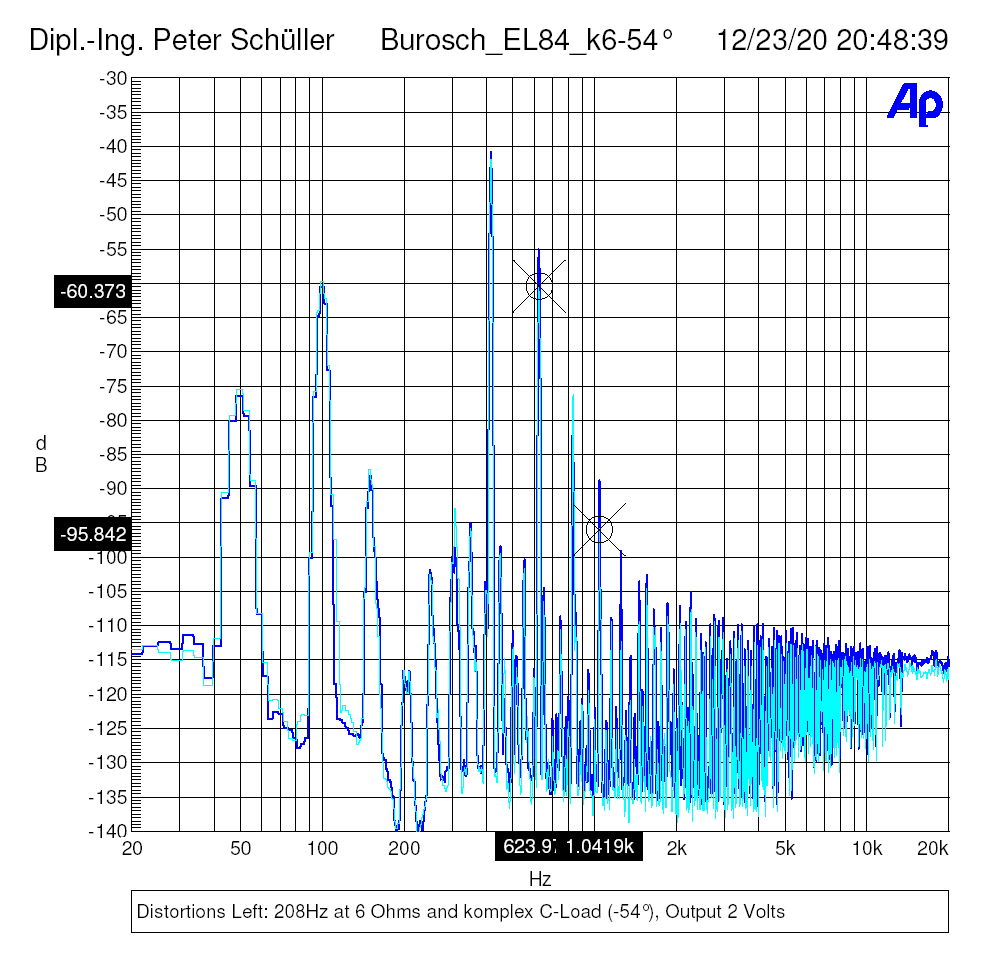

Distortions Left: 208Hz at 6 Ohms and komplex C-Load (-54°), Output 2 Volts

Klirrfaktor an 208 Hz an 6 Ohm an komplexer Last

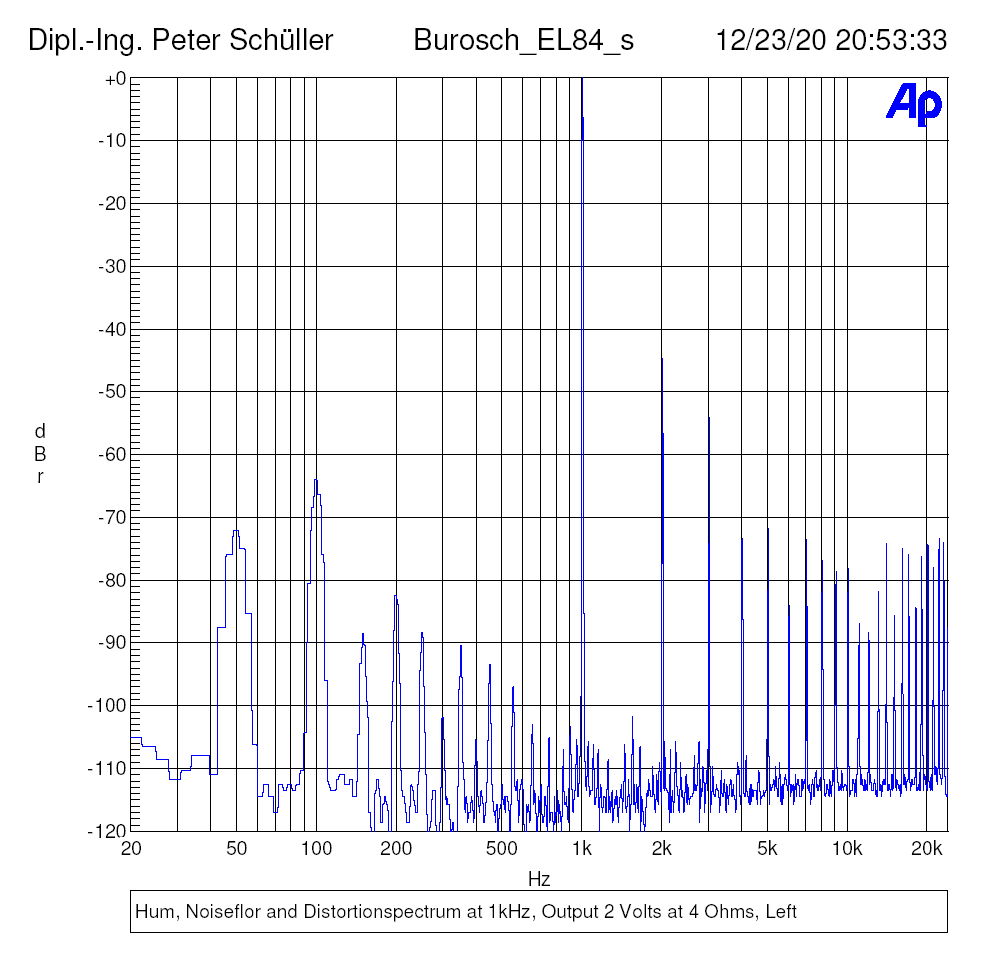

Hum, Noiseflor and Distortionspectrum at 1kHz, Output 2 Volts at 4 Ohms, Left

Noise an 11 KHz



Für eine korrekte Leistungsmessung von Audioverstärkern ist der Einsatz der Burosch Interface Load Box wichtig
