Brightness Contrast Analysis Testbild

Gern präsentieren wir Ihnen hier das Burosch Brightness and Contrast Analysis Testbild

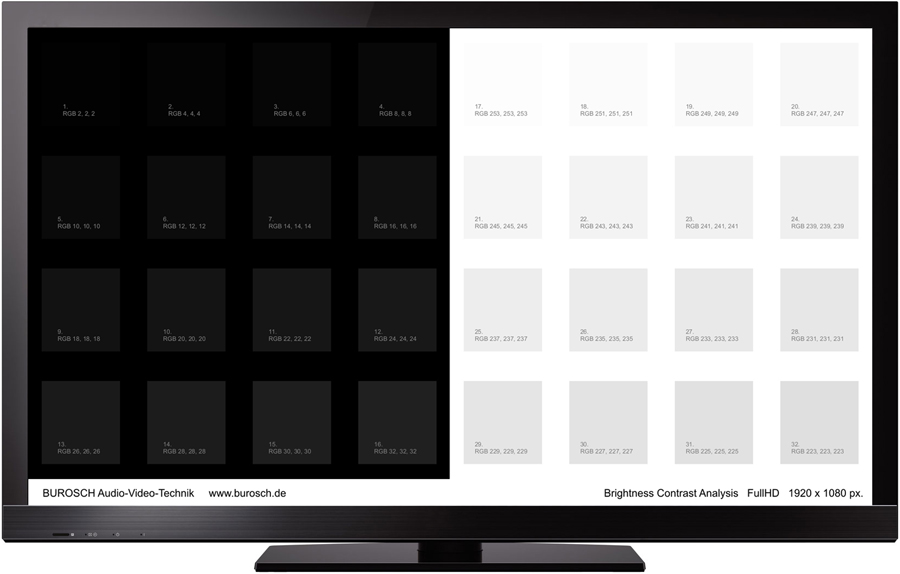

Burosch Brightness Contrast Analysis Testbild

Das Burosch Brightness and Contrast Analysis Testbild. Genauso perfekt wie hier abgebildet sollte auch Ihr TV dieses Testbild darstellen.

before
after

Ziel:

Dieses Testbild ist dafür konstruiert worden, um die Helligkeit und den Kontrast in den TV Menüeinstellungen richtig einzustellen. Zusätzlich kann der Anwender mit diesem Testbild gezielt einen eventuellen Farbstich analysieren bzw. die Farbintensität und die RGB Einstellungen optimieren. Durch die richtige Einstellung stellen Sie sicher, dass auch die folgenden TV Filmsendungen genauso perfekt wieder gegeben werden. Weder in einer Nachtaufnahme dürfen dunkle Bildelemente durch eine zu dunkle Einstellung der Helligkeit verloren gehen, noch dürfen hellste Bilddetails in einer Winterlandschaft wiederum durch eine falsche Einstellung des Kontrasts überstrahlt werden. Dieses Testbild ist die visuelle Referenz bzw. Grundlage, um absolut unabhängig vom Filmmaterial Ihr Display korrekt einzustellen.

Bei korrekter TV Menüeinstellung sollten im Idealfall alle 24 Grauflächen links wie auch in der rechten Bildhälfte differenziert sichtbar sein.



Der Aufbau dieses Testbilds:

Grundsätzlich ist das Testbild in zwei Hälften symetrisch unterteilt. Links sind linear abgestufte dunkle 24 Grauflächen von RGB 2 bis RGB 32 auf einem maximal schwarzen Hintergrund. In der rechten Bildhälfte finden Sie genauso 24 linear abgestufte helle Grauflächen von RGB 223 bis RGB 253 vor einer maximal weißen Hintergrundfläche mit RGB 255.

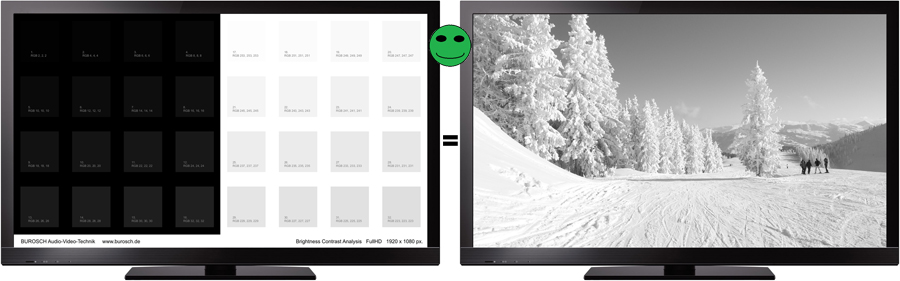

Burosch Brightness Contrast Analysis Good

Bei korrekter TV Menüeinstellung der Funktion "Helligkeit" sollten im Idealfall alle 24 Grautreppen differenziert sichtbar sein, genauso sollte durch die Einstellung der Funktion "Kontrast" auch alle hellen 24 Grauflächen in der rechten Bildhälfte des Testbilds dargestellt werden. Durch die korrekte TV Menüeinstellung der Helligkeit und des Kontrasts stellen Sie sicher, dass auch die folgenden Realbilder einer normalen Filmszene genauso korrekt dargestellt werden d.h. helle Bilddetails (siehe die hellen Skispuren in dieser Winterlandschaft rechts) sollten noch klar erkennbar sein.

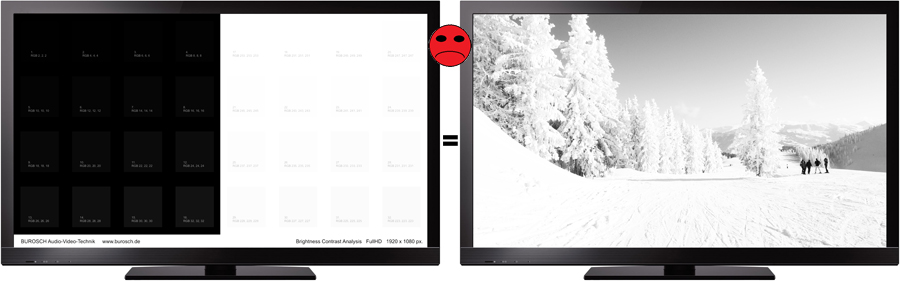

Brightness Contrast Analysis Bad

Bei nicht korrekter TV Menüeinstellung der Funktion "Kontrast" werden mehrere Abstufungen der maximal 24 Grauflächen (bitte beachten Sie dazu die rechte Bildhälfte des Testbilds) nicht mehr differenziert zu sehen sein. Hier in diesem negativen Bildbeispiel sind von maximal 24 Grauabstufungen leider nur noch 16 differenzierbar. Die nicht korrekte TV Menüeinstellung des Kontrasts verursacht, dass auch die folgenden Realbilder einer normalen Filmszene genauso falsch dargestellt werden d.h. die hellen Bilddetails der Winterlandschaft (siehe die Skispuren links) verschmelzen fälschlicherweise mit der weißen Schneelandschaft und sind somit nicht mehr erkennbar.

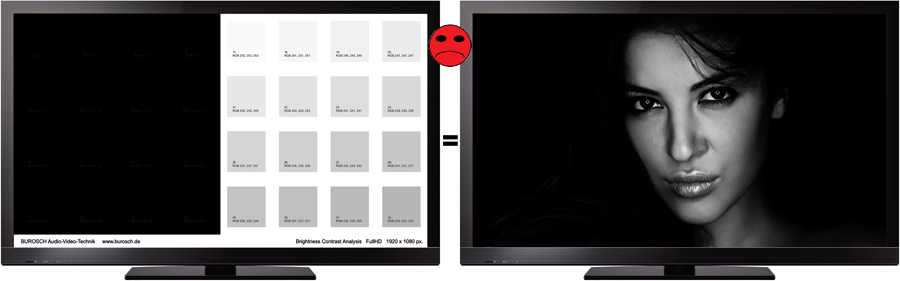

Brightness Contrast Analysis Bad

Bei nicht korrekter TV Menüeinstellung der Funktion "Helligkeit" werden mehrere Abstufungen der 24 Grauflächen nicht mehr differenziert sichtbar sein. Hier in diesem negativen Bildbeispiel sind von maximal 24 Grauabstufungen leider nur noch 6 differenzierbar. Die nicht korrekte TV Menüeinstellung der Helligkeit verursacht, dass auch die folgenden Realbilder einer normalen Filmszene genauso falsch dargestellt werden d.h. dunkle Bilddetails (siehe die Haare der Frau rechts) verschmelzen fälschlicherweise mit den schwarzen Hintergrung und sind somit nicht mehr erkennbar.

Fazit:

Nur bei korrekter TV Menüeinstellung mit Testbildern kann Ihr Display objektiv zeigen wie gut seine Bildqualität ist - unabhängig vom Filmaterial das gezeigt wird

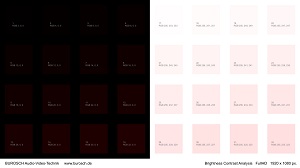

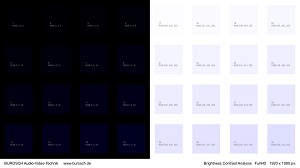

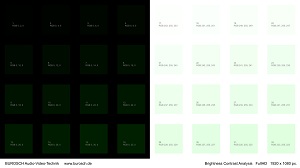

Desweiteren gibt es das Brightness Contrast Analysis Testbild auch noch in Rot, Grün und Blau. Ebenfalls ist hier auf die differenzierte Darstellung der einzelnen Quadrate zu achten. Der maximal weiße Hintergrund darf keinen Farbstich aufweisen.

Brightness Contrast Analysis Rot Brightness Contrast Analysis Grün Brightness Contrast Analysis Blau
Brightness Contrast Analysis Rot Brightness Contrast Analysis Rot Brightness Contrast Analysis Blau
